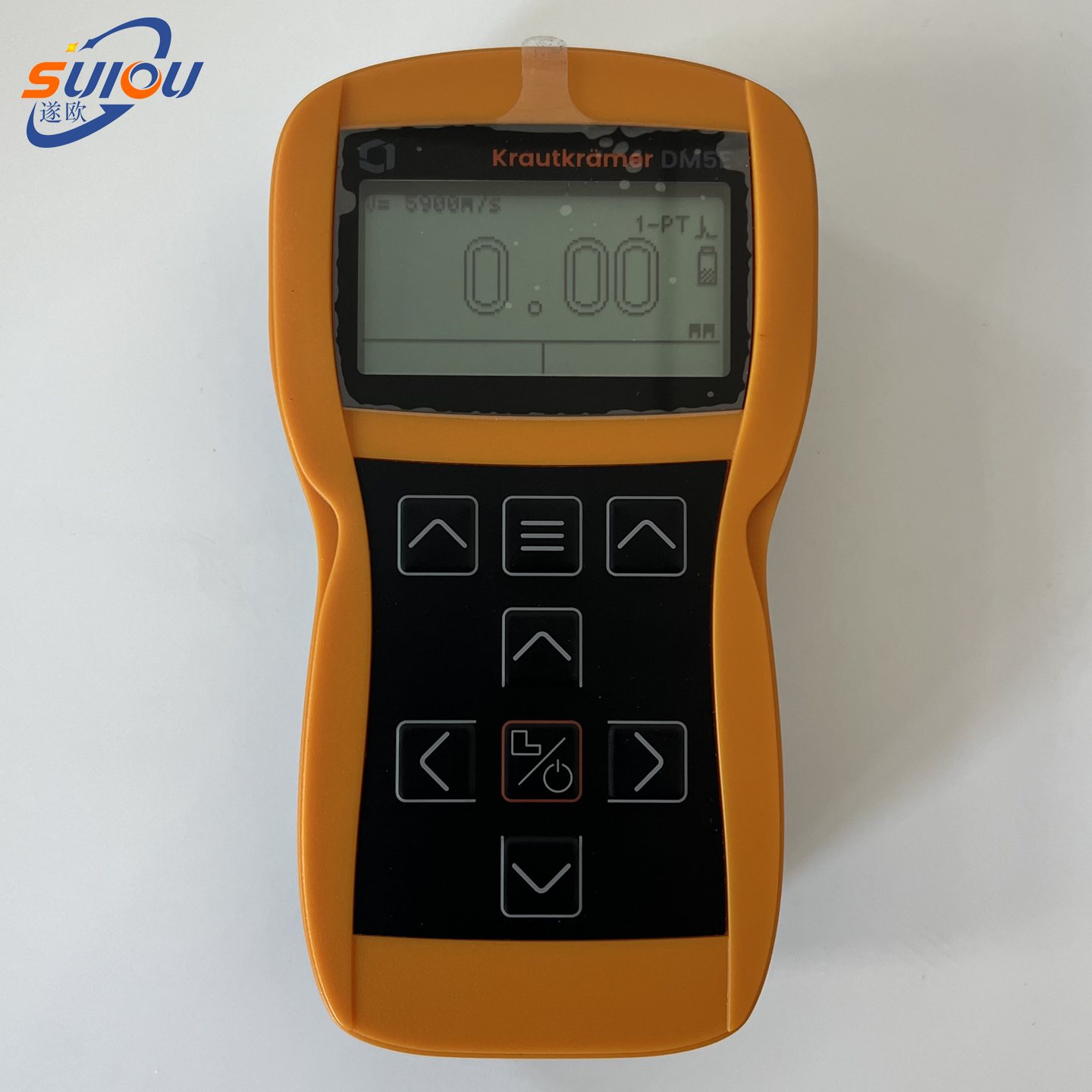

贝克休斯DM5E超声波测厚仪

美国GE德国KK贝克休斯DM5E超声波测厚仪是推出的新一代便携式腐蚀监测测厚仪。它改进了先前腐蚀测厚仪（DM4E）的性能，在正常温度以及高温时拥有更好的厚度测量稳定性和可重复性。它可在恶劣的工作环境下运行，进行油气以及石化和发电行业的管道、压力容器及储罐的壁厚测量。

DM5E 系列有三种型号，提供三个级别的功能：
• DM5E Basic超声波测厚仪
• DM5E超声波测厚仪
• DM5E DL超声波测厚仪

DM5E Basic基本型
DM5E Basic 的坚固外壳是所有型号的通用外壳。它采用人机工程学设计，包括连续工作 60 小时的AA蓄电池在内，重量仅为223g。这种基本型号符合 EN 15317 的规范，具有 LCD数据显示功能，该显示在一切照明条件下均背光可见。仪器操作由一只手通过用户友好型界面完成。该设备是一种密封、防尘防水的薄膜式键盘，配有少量的功能键和方向键。通过菜单导航让操作简单而直观。这种基本机型融合了包括大小值捕获、B-Scan（B 扫描）生成、报警以及差分厚度测量等多种功能，实现了测量厚度与标称厚度的快速比较。

DM5E标准型
DM5E 融入了 DM5E Basic 的所有功能，同时提供 DUAL MULTI 操作模式。该工作模式已运用于GE先前的腐蚀测厚仪，在通过涂层测量金属厚度方面作用突出。无需去除测量点处的涂层，节省了时间和成本。用户可以在现场将 DM5E Basic升级到 DM5E。

DM5E DL存储型
DM5E DL 与 DM5E 相似，只是增加了支持网格数据文件格式的内置数据记录仪。数据记录仪可容纳多达 50,000 个记录。文件可以通过 Mini USB 通信端口传输到个人计算机上。也可以通过宏指令将文件直接导成 Microsoft Excel 格式。文件名和注释的所有字母数字数据直接通过键盘输入。基本和标准型都可在现场升级为 DL 型。

用户友好操作界面

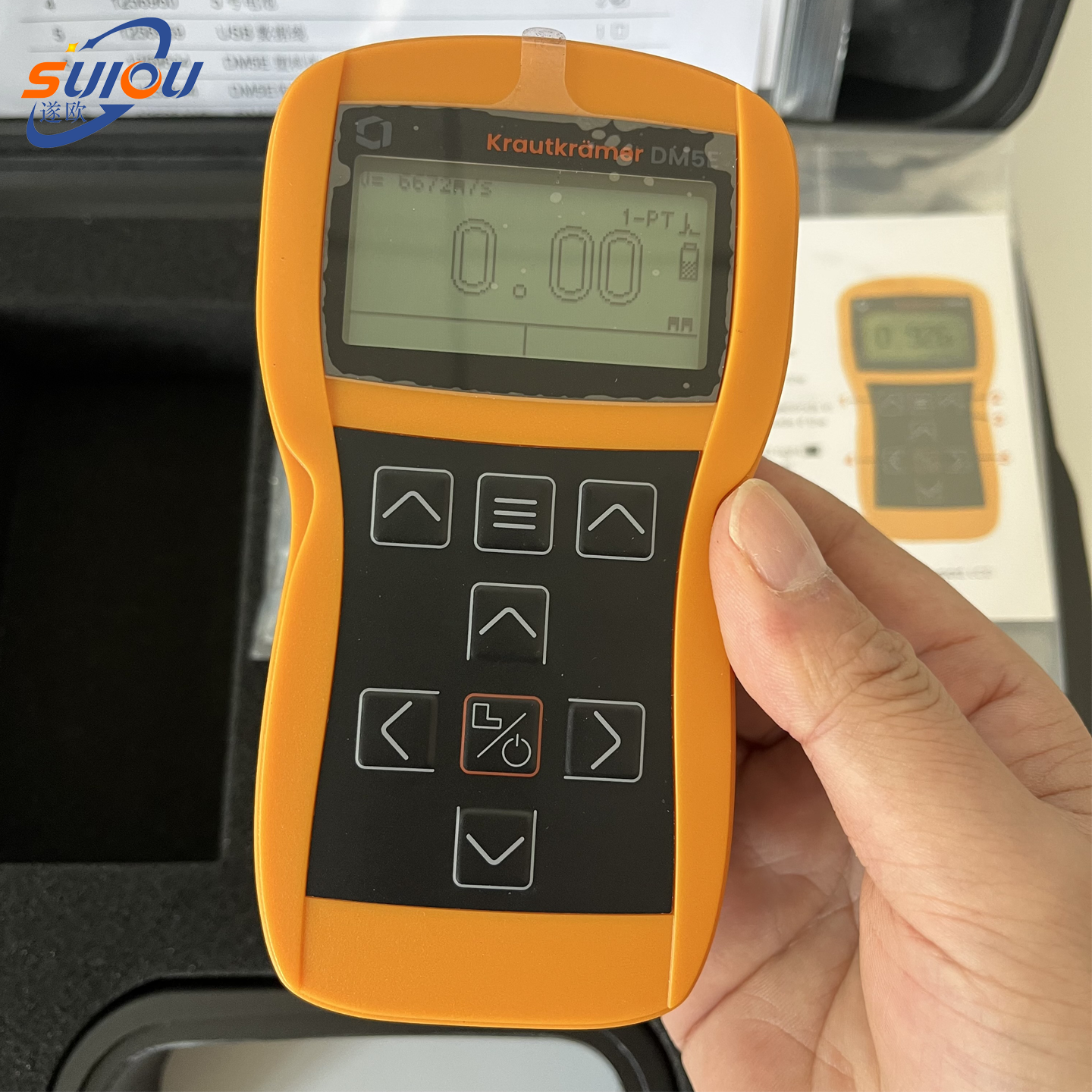

所有型号的 DM5E 均具有相同的操作键盘界面。该界面具有一个中央模式键、一个校准/开关键、两个用于激活和设置功能控制的功能方向键，以及四个用于调整参数值和浏览直观单级菜单的方向键。通过键盘可以访问仪器的所有校准、设置以及测量显示模式。使用 DL 型时，用户可以通过文件显示模式在文件中创建和存储厚度读数。所有校准均通过菜单完成，操作员通过向导进行各步操作。配有一个内置校准提示仪，可以将其设置为在规定的测量次数或给定的时间段后提示用户进行校准。

探头
现已针对 DM5E 系列开发出一套新型的超声波探头，使仪器即使在很高的温度下工作也具有较佳的性能。DA5xx系列符合欧标EN15317，其包括一个通用的 5 MHz 标准探头、一个高穿透性的 2MHz 探头，以及一个 7.5MHz Fingertip（指尖）探头。 5MHz 高温探头的工作温度范围为 -10°C 到 +204°C（探头标准工作温度为 70°C ）。

透过涂层测量厚度
DM5E 和 DM5E DL 都能进行 Dual Multi 测量（穿过涂层测量）。实际上，要进行厚度测量的所有工件和结构件都将带有某种保护涂层。使用传统方法进行测量时，这些涂层（包括油漆）增加了底层金属壁厚测量的误差。此外，去除涂层以及以后再加上涂层也会花费相当多的成本和时间。使用经过现场验证的 Dual Multi功能就无需去除任何保护涂层。它只需要选择 Dual Multi 模式，将探头放在相应位置进行测量。

灵活的数据处理
DM5E DL 配有内置数据记录仪，它能够将多达 50,000 条记录存储在网格文件和线性文件中。这使得测量数据可以进一步处理。使用我们提供的 UltraMATE 软件可以将测量数据文件从仪器传输到个人计算机中，在个人计算机中存储，需要时打印成不同的固定格式报告。通常情况下，这些报告可能为彩色直方图，其中测量值的范围采用彩色编码，或者用彩色高亮显示已超过大小限值分布。数据也可以粘贴到 Windows 剪切板中以便传输到数据表和文字处理应用程序中。

DM5E便携式超声波测厚仪

多种测量显示
所有类型的 DM5E 均提供多种测量显示，
其中包括：正常：用大字体数字将厚度值显示在显示屏的中央。
MIN Scan（较小值扫描显示）：允许用户在壁表面使用探头测量的较小值厚度扫描显示。在评估后，显示测量的较小材料厚度。
MAX Scan（较大值扫描显示）：较大厚度值扫描显示，除了显示测量的较大厚度值，与 MIN Scan相同。
DIFF/RR%：将测量厚度与用户规定的标称厚度进行比较。显示这两个值的尺寸之差，以百分比差异表示。
B-Scan（B 扫描）：显示 B 扫描的图示，图示上提供较小厚度值。图形通过每秒 1 点的测量和记录结果绘制。

原美国GE德国KK贝克休斯DM5E超声波测厚仪技术参数：

常用探头技术数据
